O uređaju
RipEX je najbolji u klasi radio modema i to ne samo kada je u pitanju podatkovna brzina. Ovaj softverski definisan radio sa Linux operativnim sistemom dizajniran je sa pažnjom na detalje, performanse i kvalitet. Svi najsavremeniji koncepti su oprezno implementrani.
RipEX obezbjeđuje 24/7 pouzdan servis za kritične aplikacije poput SCADE i Telemtrije za uslužne programe, SmartGrid elektroenergetske mreže ili prenosne mreže povezujući terminale ili POS ili ATM.
Svaka jedinica može služiti kao centralni master, repeater, udaljeni terminal ili sve to istovremeno. Sve to je samo pitanje jednostavne konfiguracije dostupne preko web browser-a.
Bilo ko sa osnovnim IP znanjem je u stanju da startuje RipEX kroz nekoliko minuta, i da upravlja i održava mrežu na dosta jednostavan način.
Najvažniji podaci ukratko::
- 166 kbps
- 1× ETH, 2× COM, 1× USB
- 0.1–10 watts
- – 40 to +70 °C
- Sleep & Save modes
- WiFi management
- Backup routes
- Fast remote access
- SW feature keys
- Native IP device
Kliknite za detaljni pregled specifikacije
Primjena
- Prozivanje, Izvještaj po izuzetku, Mesh
- SCADA i Telemtrija
- Voda
- Ulje i Gas
- Elektrika
- Smart Grid
- POS & ATM
- Lutrija
- Vrijeme
Karakteristike
Router ili Bridge mode
Router mod-RipEX radi kao standardni IP router sa 2 interfejsa (Radio i Ethernet) i sa dva COM porta bez ikakvih kompromisa. Posjeduje sofisticiran anti-kolizioni protokol na Radio kanalu gdje se svaki paket potvrđuje tj.ima ACK. Svaka jedinica može da radi kao pohrani-proslijedi repetitor.
Bridge mod-Paket primljen na bilo kojem interfejsu se broadcast-uje na odgovarjuće ineterfejse na svim jedinicama. Paketi primljeni na COM interfejsu se broadcast-uju na COM 1 i COM 2 na udaljenim site-ovima, što dozvoljava povezivanje 2 RTU-a na svaku od udaljenih jedinica.
Podatkovna brzine
- 83 kbps / 25 kHz
- 42 kbps / 12.5 kHz
- 42 kbps / 12.5 kHz
- Optimizacija - ugrađena optimizacija utrostručuje propusnost na Radio kanalu.
- Stream mod - transmitovanje na Radio kanalu počinje odmah, bez čekanja na kraj prijemljenog frame-a na COM portu, što rezultira sa nultim kašnjenjem.
- Auto-speed-prijemnik je automacki prilagođen na brzinu dolazećeg frame-a.
Pokrivenost
- 160, 300, 400, 900 MHz opsezi
- Linija direktne optičke vidljivosti nije zahtjevana
- Izlazna snaga nosioca od 0.1 - 10W
- Izuzetna osjetljivost podataka-trenutno na tržištu najbolja
- 98 dBm / 83 kbps/ 25 kHz /BER 10e-6
- 114 dBm / 10 kbps / 25 kHz / BER 10e-6
- Velika otpornost na multipath propagaciju i interferenciju
- Svaki uređaj može raditi simultano kao repetitor
- Ugrađeni alati za mrežno planiranje i testiranje
- Hibridne mreže – bilo koja IP mreža (WLAN, Internet, etc.) može biti spojena na RipEX uređaje
SCADA protokoli
- Modbus, IEC101, DNP3, Comili, DF1, Profibus, IEC104, Modbus TCP i ostali
- Jednistvena implementacija – SCADA protokol adrese su mapirane u RipEX adrese
- Svaki paket se prenosi sa potvrdom
- Sofisticirani anti-kolizioni protokol na radio kanalu – izvještaj po izuzecima od udaljenih uređaja, simultano multi-master prozivanje
- Terminal server- 5 nezavisnih sesija
- enkapsulacija serijskog protokola u TCP (UDP) i obrnuto
- eliminisanje prenosa viška TCP saobraćaja preko Radio kanala
- Ugrađen Modbus RTU / Modbus TCP konvertor
Plaćanje samo za ono što vam je potrebno
- SW autorizacioni ključevi dozvoljavaju vam dodavanje naprednih elemenata, kada vam je to potrebno
- Kodirani elementi – Router mod, 83 kbps, COM 2, 10 W
- Buduća ulaganja-postepeno nadograđivanje
- Vremenski ograničeni ključevi-dopuštanje testiranja mogućnosti uređaja prije nego što na to dođe red
- Besplatna proba (korištenje) master-ključa-30 dana za svaki RipEX
Laka konfiguracija i upravljanje
- Dovoljno je osnovno znanje iz IP-a
- Web interfejs
- Servisni pristup preko ETH ili USB interfejsa nezavisno(X5-ETF/USB adapter sa DHCP se koristi za USB interfejs)
- Wizards- brzo i jednostavno podešavanje
- Svi konfiguracijski paramteri na jednoj stranici
- Najbrži web pristup na udaljenu jedinicu: samo efektni podaci se prenose preko zraka, html stranica se download-uje sa lokalne stanice
- CLI preko SSH.
Dijagnostika i Upravljanje mrežom
Ugrađena dijagnostika i mrežni managment
- Statistički logovi za interfejse i komunikacione linkove
- Historijske i on line vrijednosti prikazane na grafovima
- 20 dana historije
- Posmatrane vrijednosti (RSS, Ucc, temp, PWR itd) također sa susjednih jedinica
- SNMP uključuje generisanje TRAP alarma kada je to potrebno
- HW ulazni alarm, HW izlazni alarm
Pouzdanost
- Svaki pojedinačni uređaj je testiran u različitim klimatskim uvjetima kao i u realnom saobraćaju
- Vojne ili industrijske komponente
- Kučište uređaja je napravljeno od ljevanog aluminija
- Uređaj je certificirani za rad na -0 do +50 °C, ali radi i na -40 do +70 °C
- 3 godine garancije
Sigurnost
- Licencirani radio opsezi
- FEC, Interliving, odgovarajuća kompresija podataka
- CRC 32 kontrola integriteta podataka na Radio kanalu
- Odgovarajući protokol na Radio kanalu sa potvrdama za pakete
- Enkripcija AES 256
- Firewall-filtriranje prema adresi
- Pristup zaštićen šifrom, https web interfejs
Čuvanje energije
- Sleep mod - 0.07 W, kontroliran od strane digitalnog ulaza
- Save mode - 1.5 W, pokreće se pri prijemu paketa sa Radio kanala
Ostalo
- Odvojiva ploča sa stikerima za vaše bilješke
- DIN šina, 19° rack montaža
- Demo case – set od 3 uređaja za testiranje
- „X5“ - externi ETH/USB adapter sa DHCP za pristup servisima preko USB interfejsa
- Odvojeni Rx i Tx antenski konektori-opcionalno
- Integrirani GPS-opcionalno
Specifikacije
| Radio parametri | |
| Frekventni opsezi | 368-400 400-432 432-470 135-175*; 300-370*; 928-960* MHz |
| Razmak kanala | 6.25 / 12.5 / 25 kHz |
| Stabilnost frekvencije | +/- 1.0 ppm |
| Modulacija | 16DEQAM, D8PSK, π/4DQPSK, DPSK, 4CPFSK, 2CPFSK detaljno |
| RF podatkovna brzina | Max. 83.33 kbps / 25 kHz Max 41.66 kbps / 12.5 kHz Max 20.83 kbps / 6.25 kHz detaljno |
| FEC (Forward Error Correction) | On/ Off, ¾ Trelis kod sa Viterbi dekoderom |
| Predajnik | |
| Izlazna snaga nosioca | 0.1 do 10W programabilna
0.1-0.2-0.5-1.0-2.0-3.0-4.0-5.0-10 W (0.1 do 2W za > 42kbps/25 kHz) (0.1 do 1W za PoE napajanje) |
| Radni ciklus | Kontinualan |
| Vrijeme preklapanja | < 1.5 ms |
| Intermodulacijsko prigušenje | >40 dBm |
| Neželjena emisija | < -36 dBm |
| Neželjena emisija zračenja | ETSI EN 300113 |
| Snaga susjednog kanala | <-60 dBc |
| Snaga prijelaznog susjednog kanala | <-60 dBc |
| Prijemnik | |
| Osjetljivost | detaljno |
| Blokiranje | >84 dB |
| Anti-aliazing selektivnost | 50 kHz @ -3dB BW |
| Vrijeme preklapanja | < 1.5 ms |
| Maximalna snaga na ulazu prijemnika | 20 dBm (100 mW) |
| Rx neželjena emisija | < -56 dBm |
| Selektivnost susjednog kanala | Detaljno |
| Ko kanalno odbijanje | Detaljno |
| Intermodulacijsko odbijanje odgovora | Detaljno |
| Odbijanje ili desensitizacija | Detaljno |
| Lažno odbacivanje odgovora | >70dB |
| Električne karakteristike | |
| Osnovna snaga | 10 do 30 VDC, negativno pojačanje ili PoE (36 – 57V, IEEE802.3af standard) |
| Rx | 360mA/ 13.8V; 200mA/ 24 V: 5 Wati |
| Tx | 0.1W: 1.0A/ 13.8V; 0.55A/ 24V; 14 Wat 1W: 1.1A/ 13.8V; 0.6A/ 24V; 15 Wat 5W: 2.4A/ 13.8 V; 1.3A/ 24V; 33 Wat 10W: 3.0A/ 13.8V; 1.6A/ 24V; 42 Wat |
| Sleep mod | 5mA / 13.8V; 3mA / 24V; 0.07 Wat |
| Save mod | 120mA / 13.8V; 70mA / 24V; 1.5 Wat |
| Interfejsi | |
| Ethernet | 10/100 Base-T Auto MDI/MDIX RJ45 |
| COM 1 | RS232 DB9F 300-230 400 bps |
| COM 2 | RS232/RS485 SW konfigurabilni DB9F 300-230 400 bps |
| USB | USB 1.1 Host A |
| Antena | 50 Ohm TNC female |
| LED ploča | |
| 7 x dvije boje LED statusa | Snaga, ETH, COM1, COM2, Rx, Tx, Status |
| Okruženje | |
| Radna temepratura | -25 do +55 ºC (-13 do +131 °F) certificiran -40 do +70 ºC (-40 do +158 ºF) funkcionalan |
| Vlažnost | 5 do 95% bez kondenzacije |
| Temperatura skladištenja | -40 do +85 ºC (-40 do +185 ºF) |
| Mehaničke karakteristike | |
| Kučište | Robusno, napravljeno od alumija |
| Dimenzije | 50 H x 150 W x 118 mm D (1.97 x 5.9 x 4.65 in) |
| Težina | 1,1 kg (2,4 Ibs) |

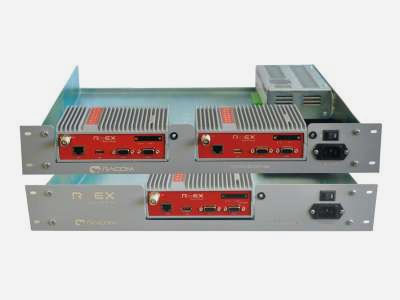

| Montiranje | Din šina, L nosač, ravni nosač, 19“ rack kučište |
| SW | |
| Radni modovi | Bridge / Router |
| Korisnički protokoli na COM portu | Modbus, IEC101, DNP3, UNI, Comili, DF1, Profibus... |
| Korisnički protokoli na Ethernetu | Modbus TCP, IEC 104, DNP3 TCP, Comili TCP Terminal server |
| Konvertori serijskog na IP | Modbus RTU/ Modbus TCP, DNP3 / DNP3 TCP |
| Protokoli na Radio kanalu | |
| Multi master aplikacije | Da |
| Izvještaj po izuzetku | Da |
| Mogućnost izbjegavanja kolizije | Da |
| Remote to Remote komunikacija | Da |
| Adresirani i potvrđeni serijski SCADA protokoli | Da |
| Kontrola integriteta podataka | CRC 32 |
| Enkripcija | AES256 |
| Optimizacija | Do 3 puta veća propusnost |
| Dijagnostika i upravljanje | |
| Testiranje radio linka | Da (ping sa RSS, Data Quality, Homogenost) |
| Posmatrane vrijednosti u svakom radio modemu(broadcast prema ostalim radio modemima) | Rx/Tx paketi za ETH, COM1, COM2 Rx/Tx paketi na korisničkom interfejsu i za korisničke podatke |
| Statistike | Rx/Tx paketi na korisničkom interfejsu i za korisničke podatke i radio protokol (ponavljanja, izgubljeni paketi, ACK-ovi) na radio kanalu |
| Grafovi | Za posmatrane vrijednosti i statistike |
| Historija | 20 razdoblja (konfigurabilna, npr.dani) |
| SNMP | SNMPv1, SNMPv2 Sakuplja generisane alarme za posmatrane vrijednosti |
| Dozvole | |
| CE, FCC, RoHS | |
| Radio | ETSI EN 300 113-1 V1.6.2 (2009-11) ETSI EN 302 561-1 V1.2.1 (2009-12) ETSI EN 301 166-1 V1.3.2 (2009-11) |
| EMC (elektromagnetna kompatibilnost) | ETSI EN 301 489-1 V 1.8.1 (2008-04) ETSI EN 301 489-5 V 1.3.1 (2002-08) |
| Elekrična sigurnost | EN 60950-1 ed.2 :2006 |
